Осушитель воздуха SHACMAN: как подобрать фильтр-патрон и проверить пневмосистему

Осушитель воздуха Шакман уменьшает содержание влаги в сжатом воздухе, который поступает в пневмосистему. Его состояние важно для тормозов и других пневматических потребителей. Перед холодами стоит проверить работу осушителя. Если в системе обнаружена вода, нужно выяснить причину и определить, достаточно ли замены патрона или требуется дополнительный ремонт.

Для правильного обслуживания нужно различать фильтр-патрон, осушитель в сборе, датчики и связанные элементы системы. Их неисправности могут сопровождаться похожими жалобами, но требуют разных деталей и работ.

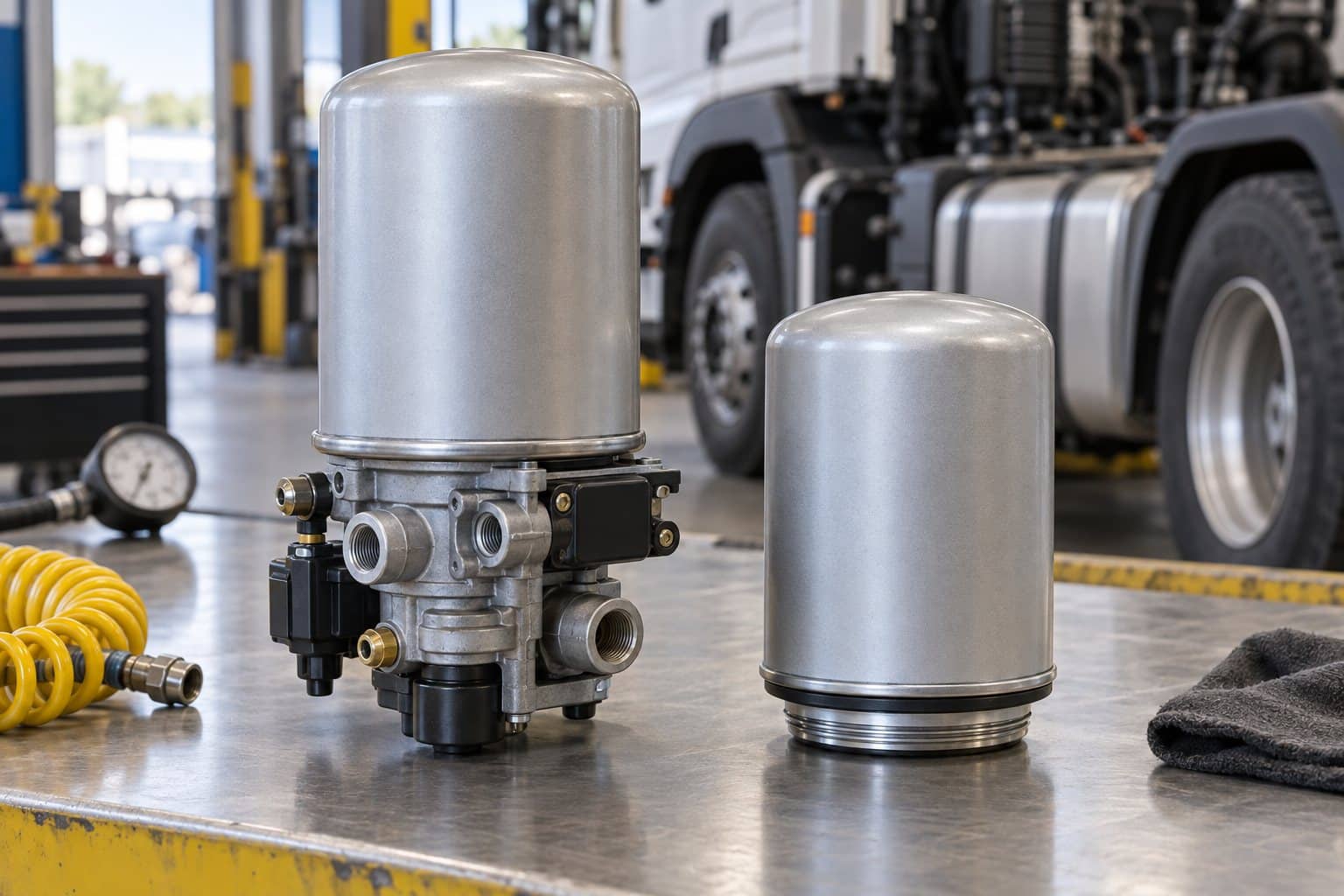

Фильтр-патрон и осушитель в сборе: в чём разница

Сменный патрон содержит осушающий материал; отдельные исполнения дополнительно отделяют масляный аэрозоль. Сам осушитель включает корпус и функциональные элементы, состав которых зависит от конструкции. Поэтому замена патрона не является ремонтом любой неисправности узла.

Обычные и коалесцентные патроны осушителя различаются функциями. Если конструкцией предусмотрено отделение масляного аэрозоля, эту функцию необходимо сохранить при замене. Совпадение резьбы ещё не делает два патрона взаимозаменяемыми.

Какие признаки требуют проверки

Избыточная влага в ресиверах, масло в конденсате, необычная работа продувки и изменения в наборе давления — причины обратиться к диагностике. Ни один из этих признаков отдельно не доказывает, что виноват только патрон.

Состояние патрона оценивают вместе с работой компрессора и расходом воздуха. Частые циклы нагнетания, утечки и тяжёлые условия эксплуатации могут влиять на обслуживание. Срок замены уточняют по документации грузовика и установленного осушителя.

Почему новый патрон иногда не устраняет влагу

Осушителю нужны предусмотренные условия охлаждения воздуха и регенерации. Если система негерметична или компрессор работает в ненормальном режиме, нагрузка на подготовку воздуха изменяется. Причину повторного загрязнения нельзя всегда устранить более частой заменой расходника.

При диагностике проверяют компрессор, регулятор, продувку, трубопроводы и потребителей воздуха. Влага или масло в системе могут появляться по разным причинам, поэтому одной заменой патрона неисправность устраняется не всегда.

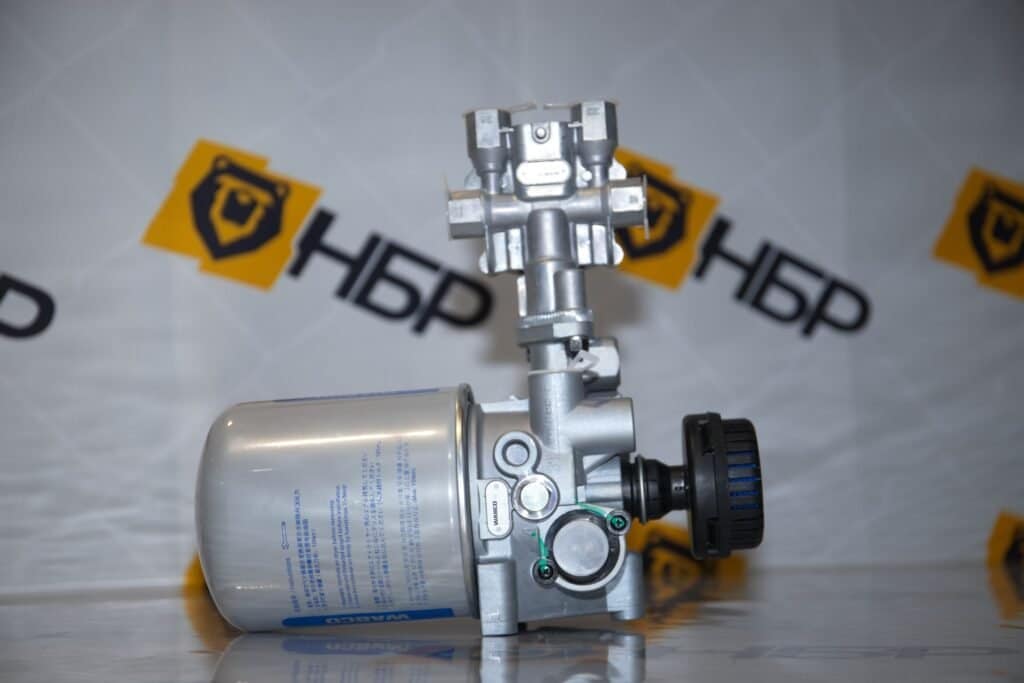

Как подобрать осушитель для X3000 и X6000

Передайте VIN, маркировку установленного узла и патрона, фотографии штуцеров и разъёмов. Для узла в сборе сравнивают не только внешний вид, но и исполнение регулирования, рабочие параметры и электрические подключения. Для патрона проверяют предусмотренную функцию фильтрации и комплект уплотнений.

Если повреждён сам узел, может потребоваться осушитель воздуха SHACMAN в сборе. Для планового обслуживания исправного оборудования подбирают подходящий фильтр-патрон влагомаслоотделителя. В обоих случаях совместимость проверяют по установленному осушителю.

Что включить в подготовку к холодам

Запланируйте проверку пневмосистемы до устойчивых морозов: историю замены патрона, герметичность, наличие влаги и исправность предусмотренного подогрева. Не следует добавлять в систему произвольные жидкости или обходить узел подготовки воздуха ради временного устранения симптома.

В заявке на обслуживание пневмосистемы SHACMAN опишите условия появления жалобы и предыдущие замены. После работ полезно зафиксировать установленный артикул и согласованный порядок контрольной проверки: это помогает увидеть повторную проблему до следующего сезона.

Как в пневмосистему попадает влага

Компрессор забирает атмосферный воздух, в котором присутствует водяной пар. При сжатии и последующем охлаждении условия меняются, и в системе может образовываться конденсат. Осушитель нужен для подготовки воздуха до его дальнейшего использования, поэтому его состояние оценивают вместе с работой компрессора и всей пневматической системы.

Количество влаги зависит не только от погоды. Значение имеют объём потребляемого воздуха, частота работы компрессора и исправность системы. Если из-за утечки компрессор включается чаще, нагрузка на подготовку воздуха меняется. В таком случае новый патрон не устраняет саму утечку и не возвращает систему к нормальному режиму.

Влага нежелательна для клапанов, трубопроводов и других элементов пневмосистемы. При низкой температуре она также создаёт риск нарушения работы из-за замерзания. Поэтому обслуживание осушителя нельзя сводить только к сезонной покупке расходника: важно понимать, как система работает в течение всего года.

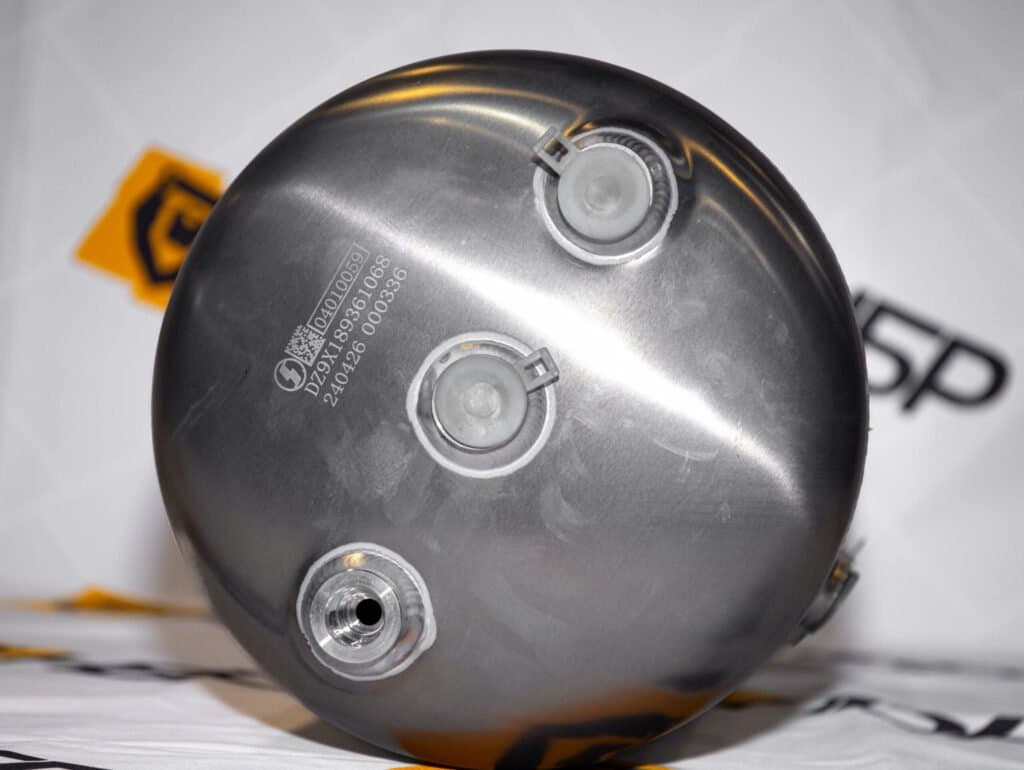

Если вода обнаружена в ресивере, это полезный диагностический признак, но ещё не готовый вывод о единственной неисправной детали. Нужно оценить количество и характер загрязнения, условия эксплуатации и работу осушителя. После устранения причины может потребоваться предусмотренное обслуживание других элементов системы.

Что делает патрон и какие неисправности он не устраняет

Фильтр-патрон является сменной частью осушителя и выполняет предусмотренные для своего исполнения функции. Сам осушитель включает и другие элементы: корпус, клапанные узлы, соединения и, в зависимости от конструкции, электрические компоненты. Замена расходного элемента не является ремонтом любой неисправности этого узла.

Если воздух постоянно выходит через неисправный клапан или повреждено соединение, установка нового патрона может не изменить ситуацию. Аналогично проблема с электрической частью требует своей проверки. Поэтому перед покупкой осушителя в сборе или отдельного патрона нужно понять, какая часть действительно нуждается в обслуживании.

Некоторые патроны дополнительно предназначены для отделения масляного аэрозоля. Если такая функция предусмотрена системой, её необходимо сохранить при замене. При этом даже подходящий маслоотделяющий элемент не должен использоваться как способ скрыть неисправность компрессора, из-за которой в систему поступает чрезмерное количество масла.

Одинаковая резьба облегчает внешнее сравнение, но не подтверждает равенство характеристик. При подборе учитывают конкретный осушитель, тип патрона, уплотнение и подтверждённую применяемость. Ошибка может остаться незаметной во время монтажа и проявиться уже в эксплуатации, когда система начнёт работать под обычной нагрузкой.

Зачем осушителю нужна нормальная регенерация

В распространённых конструкциях осушающий материал должен восстанавливать способность поглощать влагу в предусмотренном рабочем цикле. Для этого важны правильная продувка и условия, заложенные изготовителем. Если цикл нарушен, состояние патрона нельзя оценивать отдельно от причин, по которым восстановление проходит неправильно.

Характерный звук сброса воздуха ещё не доказывает полную исправность системы. Нужно учитывать, когда он возникает, как часто повторяется и как меняется давление. Отсутствие привычного звука или необычно частые сбросы также являются поводом для проверки, но не позволяют по слуху точно назвать неисправный узел.

При диагностике сопоставляют работу компрессора, регулятора и осушителя. Если система слишком часто восполняет запас воздуха из-за утечки, это влияет на её общий режим. Замена одного расходника без проверки потребителей и соединений может дать лишь кратковременное улучшение или вообще не изменить результат.

Как описать проблему перед диагностикой

Вместо общей жалобы «осушитель не работает» полезно указать конкретное наблюдение. Например, система дольше набирает давление, появился постоянный шум выхода воздуха, в ресивере обнаружена вода или после похолодания изменилась работа пневматики. Для каждого случая последовательность проверок может отличаться.

Сообщите, когда меняли патрон и началась ли проблема до этого или после. Если одновременно обслуживали компрессор, трубопроводы или другие пневматические узлы, это тоже важно. Фотографии места утечки и установленного осушителя помогают подготовить проверку, но не заменяют измерений и осмотра на автомобиле.

Не следует специально стравливать воздух из случайных соединений ради поиска неисправности. В системе может сохраняться давление, а её элементы связаны с важными функциями автомобиля. Проверку выполняют по безопасной процедуре, с фиксацией машины и пониманием того, какие контуры обслуживаются.

При предупреждениях о недостаточном давлении или нарушении работы тормозной системы эксплуатацию прекращают. Покупка патрона на ближайшем складе не является основанием продолжить рейс до выяснения причины. Сначала нужно восстановить исправную работу системы и подтвердить её проверкой.

Как подобрать фильтр осушителя для SHACMAN X3000 и X6000

Сначала определяют установленный осушитель: его исполнение, маркировку и состояние. VIN помогает найти заводскую комплектацию, но после ремонта узел могли заменить. В случае расхождения между каталогом автомобиля и фактической деталью нужно проверить историю ремонта и данные установленного оборудования.

Общая фотография показывает расположение узла и подключений, а крупный снимок маркировки помогает уточнить вариант. Если надпись повреждена, не стоит делать вывод только по форме корпуса. Полезно передать доступные данные специалисту, чтобы сопоставить их с каталогом и подтвердить подходящие расходники.

При заказе осушителя в сборе уточняют состав поставки и исполнение электрической части, если она предусмотрена. Патрон, крепления, соединительные элементы и другие детали могут входить в комплект по-разному. Разница в комплектации объясняет часть различий цены и влияет на готовность узла к установке.

Подбирая компоненты пневматической тормозной системы SHACMAN, учитывайте результаты диагностики. Если неисправность связана с клапаном или соединением, нужен соответствующий ремонт. Если наступил срок планового обслуживания исправного узла, задача может ограничиваться правильно выбранным сменным элементом.

Почему в системе появляется масло и что с этим делать

Масляные следы оценивают по характеру и количеству, с учётом требований к установленному оборудованию. Нельзя одинаково трактовать небольшой налёт и значительное скопление загрязнения. Важно понять, откуда оно поступает, как давно наблюдается и сопровождается ли другими изменениями работы компрессора или системы.

При подозрении на повышенное поступление масла проверяют компрессор и связанные условия его работы. Установка всё новых патронов без поиска причины увеличивает расход материалов, но не обязательно защищает остальные узлы. Состояние осушителя в такой ситуации является частью общей диагностики.

Если система рассчитана на патрон с дополнительным отделением масляного аэрозоля, обычный внешне похожий элемент не следует считать равноценной заменой. Вместе с тем более сложный патрон нельзя произвольно назначать любой машине как улучшение. Его применяемость должна быть подтверждена для конкретного осушителя.

После устранения источника загрязнения уточняют, какие дальнейшие действия предусмотрены для системы. Одной заменой патрона накопившиеся последствия устраняются не всегда. Решение принимают по состоянию компонентов и документации, не заливая в трубопроводы случайные очистители или добавки.

Как проходит обслуживание осушителя

Перед разборкой автомобиль фиксируют и безопасно снимают давление по процедуре для обслуживаемых контуров. Нельзя ориентироваться только на одно показание прибора и предполагать, что воздуха нигде не осталось. Подготовка важна и при простой замене патрона, и при демонтаже узла в сборе.

Снаружи удаляют грязь, чтобы она не попала в открытые соединения. После снятия расходника проверяют посадочную поверхность, резьбу и уплотнения. Повреждение корпуса или соединения нельзя компенсировать чрезмерной затяжкой нового патрона: сначала нужно определить допустимый способ ремонта.

Новый элемент устанавливают по инструкции его изготовителя. Состав для обработки уплотнения, порядок затяжки и сопутствующие операции зависят от конструкции. Универсальный совет затянуть «как можно сильнее» здесь не подходит: он может повредить детали и затруднить следующее обслуживание.

После сборки проверяют герметичность и правильность работы системы в предусмотренных режимах. Если первоначальная жалоба касалась необычной частоты сбросов или медленного набора давления, оценивают именно эти признаки. Наличие нового патрона на корпусе не подтверждает устранение неисправности.

Как готовить пневмосистему к холодам

Перед снижением температуры полезно проверить историю обслуживания осушителя, состояние ресиверов, соединений и предусмотренного подогрева. Если в системе уже обнаружена влага, откладывать диагностику до мороза не стоит. Холод может сделать существующую проблему заметнее и осложнить её устранение в рейсе.

Срок замены патрона определяют по требованиям оборудования и фактическим условиям работы. Одинаковый календарный интервал для всех грузовиков без учёта системы и эксплуатации не даёт надёжного плана. При интенсивном потреблении воздуха или выявленных неисправностях могут потребоваться дополнительные проверки.

В автопарке удобно фиксировать дату замены, применённый патрон, замечания по конденсату и результаты проверки после обслуживания. Тогда становится видно, на какой машине проблема повторяется раньше остальных. Это помогает направить диагностику на конкретный компрессор, режим работы или утечку вместо одинаковой внеплановой замены расходников на всех автомобилях.

Что должно быть понятно после ремонта

Владелец должен знать, какую неисправность обнаружили и какие работы её устранили. Если заменили только патрон в рамках планового ТО, это одна ситуация. Если ремонтировали клапанный узел, соединение или компрессор, сведения об этом нужны для дальнейшего обслуживания и оценки повторных симптомов.

Перед возвращением машины в работу подтверждают нормальный набор и поддержание давления, отсутствие недопустимых утечек и корректную работу обслуженных компонентов. Конкретные критерии берут из документации системы. После ремонта не должно оставаться необъяснённого предупреждения или явно изменившегося поведения пневматики.

Исправный осушитель воздуха Шакман — часть исправной пневмосистемы. Подтверждённый подбор патрона, проверка компрессора и утечек, аккуратное обслуживание и контроль результата работают вместе. Такой подход позволяет планировать замену расходников обоснованно и не пропускать неисправности, которые одним новым фильтром устранить невозможно.
