Сцепление SHACMAN: признаки неисправности и подбор деталей для замены
Эксперт НБР по грузовой технике SHACMAN
Сцепление Шакман связывает двигатель с коробкой передач, но жалобы на его работу могут возникать по разным причинам. Пробуксовка, рывки при трогании и затруднённое переключение не означают одну и ту же неисправность. До заказа диска или корзины нужно определить, какой элемент системы не выполняет свою функцию.
Такой порядок особенно важен при покупке деталей для X3000 и X6000: конструкция сцепления и привода зависит от сочетания двигателя, КПП и исполнения автомобиля.
Пробуксовка и неполное выключение — разные симптомы
При пробуксовке сцепление не передаёт требуемый крутящий момент: обороты могут увеличиваться без соответствующего ускорения. При неполном выключении передача момента, наоборот, не прекращается как требуется, что затрудняет переключение. Рывки при трогании образуют отдельную группу жалоб и нуждаются в своей проверке.
| Жалоба | Что важно сообщить сервису |
|---|---|
| Пробуксовка | Нагрузка, передача, температура и момент появления |
| Тяжёлое переключение | На месте или в движении, на холодной или прогретой машине |
| Рывки при трогании | С грузом или без, после ремонта или постепенно |
| Посторонний шум | Связь с нажатием педали и режимом работы |
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
Почему замена одного диска может не помочь
Кроме износа накладок, пробуксовку могут вызывать загрязнение рабочих поверхностей, неисправность механизма выключения и неподходящие детали. Поэтому вместе со сцеплением проверяют привод и маховик, а при наличии масла выясняют, откуда оно попало внутрь.
Если масло попало на фрикционные поверхности, недостаточно установить новый диск: нужно найти источник утечки. Иначе новый комплект вновь будет работать в тех же неблагоприятных условиях. Аналогично необходимо разобраться с заеданием привода, если оно мешает нормальному прижиму.
Не проверяйте сцепление намеренной длительной пробуксовкой или удержанием тяжёлого автомобиля на подъёме за счёт сцепления. Такой эксперимент увеличивает тепловую нагрузку и способен усугубить неисправность.

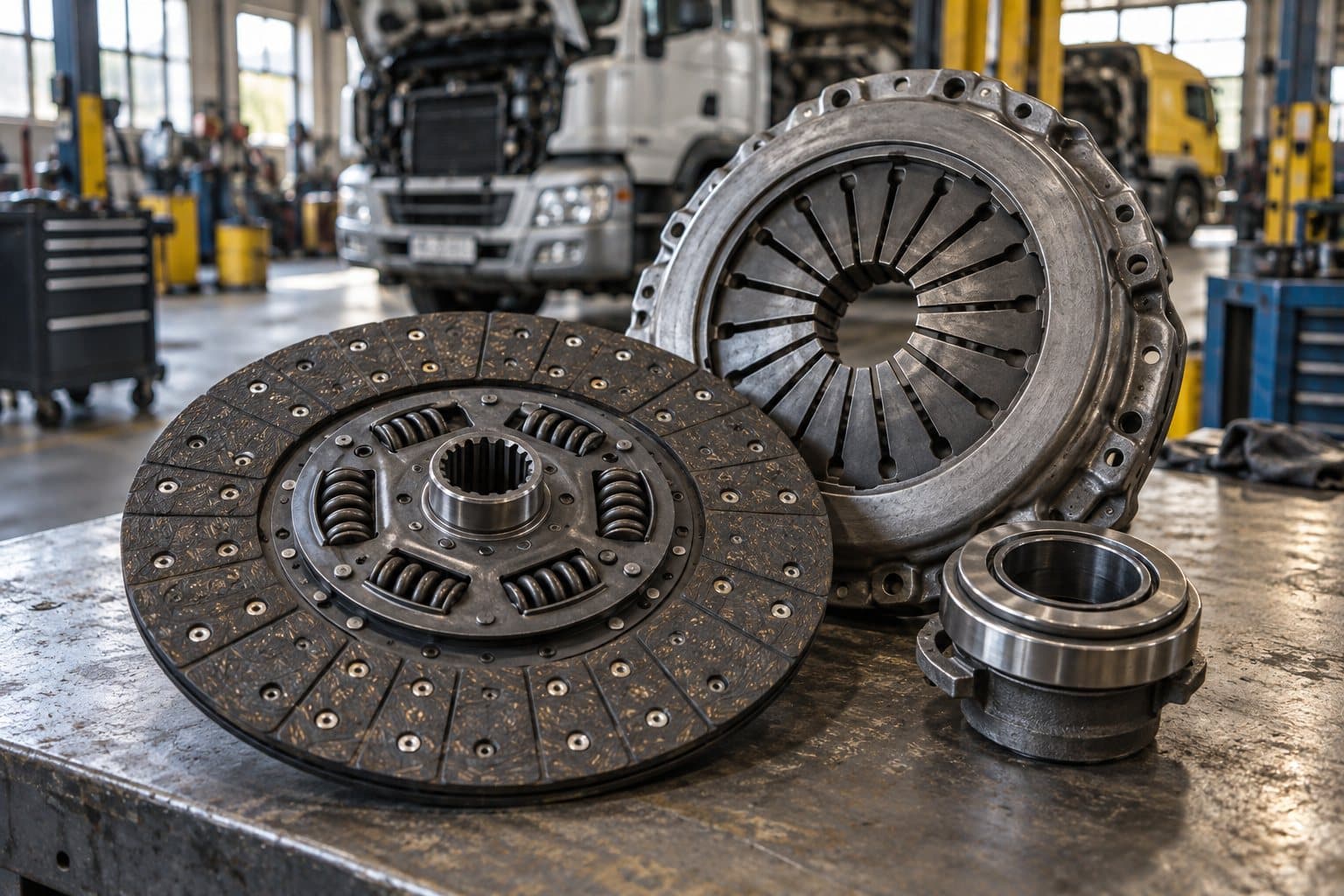

Как подобрать диск, корзину и выжимной механизм
Для заказа подготовьте VIN, маркировки двигателя и КПП, номера снятых компонентов. Диаметр диска и число шлицев полезны для контрольной сверки, но не описывают всю применяемость. Важны исполнение ступицы, допустимая нагрузка, тип корзины и совместимость привода.
Диск сцепления SHACMAN подбирают под конкретную трансмиссию. Серия кабины или внешний диаметр диска сами по себе не подтверждают, что деталь подойдёт.
Заранее уточните, что входит в комплект. Диск, нажимной механизм, выжимной подшипник и крепёж могут продаваться раздельно. Заказ «сцепления в сборе» без списка компонентов часто приводит к задержке ремонта уже после разборки.
Что проверяют при снятой коробке
После снятия коробки можно проверить маховик, направляющие, вилку и другие детали механизма выключения. Их состояние влияет на работу нового сцепления. Новый комплект также осматривают до установки, чтобы заметить повреждения и несоответствие деталей заранее.
Для систем с электронной или пневматической автоматизацией после ремонта может требоваться предусмотренная производителем процедура настройки. Наличие такой процедуры уточняют по установленной коробке; её нельзя одинаково описать для всех механических и автоматизированных трансмиссий.
Как подготовиться к замене сцепления
Согласуйте диагностику, предварительный перечень деталей и порядок решения по дополнительным дефектам после разборки. Передайте историю предыдущего ремонта, особенно если неисправность появилась вскоре после него.
Подобрать компоненты КПП и сцепления SHACMAN проще после идентификации агрегатов. А ремонт трансмиссии в грузовом автосервисе должен завершаться проверкой работы сцепления и устранения первоначальной жалобы, а не только установкой купленного комплекта.
Как описать неисправность сцепления перед обращением в сервис
Слова «плохо работает сцепление» объединяют несколько разных ситуаций. Машина может трогаться рывками, плохо разгоняться под нагрузкой, затруднять включение передач или издавать шум при работе педалью. Для диагностики полезно разделить эти признаки и указать, какой появился первым. Неисправности привода, фрикционных деталей и соседних узлов требуют разных проверок.
Запишите, проявляется ли проблема на холодной машине или после прогрева, на ровной площадке или подъёме, с грузом или без него. Вспомните, предшествовали ли ей ремонт коробки, регулировка привода или попадание в тяжёлые дорожные условия. Эти сведения помогают связать текущую жалобу с реальной работой автомобиля.
Изменение усилия на педали и точки схватывания тоже заслуживает внимания. Однако по одному ощущению нельзя определить остаточную толщину накладок или точно выбрать нужный комплект. Важны тип привода и состояние механизма выключения. Самовольная регулировка по ощущениям способна изменить симптомы и затруднить дальнейшую проверку.
Не стоит специально вызывать сильную пробуксовку, чтобы «убедиться» в износе. Такая проверка нагружает детали и может увеличить повреждение. Для обращения в мастерскую достаточно наблюдений, полученных при обычной эксплуатации. Проверку под нагрузкой проводят контролируемо и только после оценки состояния автомобиля.
Пробуксовка, рывки и затруднённое переключение
При пробуксовке связь между оборотами двигателя и разгоном нарушается: двигатель набирает обороты, а автомобиль ускоряется хуже ожидаемого. Но похожее субъективное ощущение возможно и при других неисправностях, поэтому его сопоставляют с условиями движения. Решение о замене сцепления принимают после проверки, а не по одной жалобе на потерю тяги.
Неполное выключение проявляется иначе: передача может включаться с трудом, несмотря на работу педалью. Причину ищут в приводе, механизме выключения, установке и состоянии деталей. Коробка передач также требует внимания. Покупка нового диска без диагностики не гарантирует, что переключение станет нормальным.
Рывки при трогании могут быть связаны с неравномерной работой фрикционных поверхностей, загрязнением или повреждением сопряжённых деталей. Дополнительно проверяют опоры агрегатов и другие возможные источники толчков. Важно отличить нарушение работы самого сцепления от перемещения силового агрегата при передаче нагрузки.
Запах перегретых накладок после тяжёлого манёвра — повод оценить условия работы и состояние узла. Если он появляется регулярно при обычном трогании, откладывать диагностику не стоит. Продолжительная работа с пробуксовкой может повредить детали, которые при раннем обращении ещё не требовали бы замены.
Почему диск, корзину и выжимной механизм подбирают вместе
Сцепление работает как согласованный узел. Диск взаимодействует с маховиком и нажимной частью, а механизм выключения должен обеспечивать правильное перемещение. Даже если каждая купленная деталь отдельно описана как подходящая для SHACMAN, это ещё не подтверждает совместимость всего набора с конкретной трансмиссией.
Для подбора нужны данные двигателя, коробки передач и установленного привода. Внешний диаметр диска является лишь одним из параметров. Учитывают шлицевое соединение, устройство ступицы, конструкцию демпфера и остальные характеристики, предусмотренные для данного исполнения. Подтачивать или переделывать неподходящую деталь ради монтажа нельзя.
Слово «комплект» в предложениях поставщиков может означать разный состав. В одном случае это диск и корзина, в другом добавлены детали механизма выключения. Уплотнения, крепёж и дополнительные элементы могут поставляться отдельно. До оплаты полезно сравнить перечни по позициям, а не только общую стоимость коробки.
Если требуются детали сцепления и коробки передач SHACMAN, передайте информацию об уже проведённых заменах. После ремонта на машине может стоять агрегат другого исполнения. Фактические обозначения и фотографии в этом случае важнее привычного названия серии автомобиля.
Что осматривают после снятия коробки передач
Снятие коробки открывает доступ к деталям, которые невозможно полноценно оценить снаружи. Осматривают рабочие поверхности, следы перегрева и загрязнения, состояние маховика и механизма выключения. Такая проверка позволяет понять, достаточно ли замены изношенных фрикционных деталей или требуется устранить сопутствующую неисправность.
Если внутри обнаружено масло, важно установить его источник. Новые накладки, поставленные в загрязнённый узел без устранения течи, могут быстро потерять нормальные рабочие свойства. Следы масла фиксируют до очистки, чтобы не уничтожить полезные для диагностики признаки, затем проверяют соответствующие соединения и уплотнения.
Маховик оценивают по требованиям к его конкретному исполнению. Видимые риски, перегрев или трещины нельзя устранять произвольной обработкой «до гладкого металла». Допустимость ремонта, размеры и состояние поверхности определяют по технической документации. Неподходящая обработка способна изменить условия работы нового сцепления.
Направляющие, вилка, опоры и другие элементы механизма выключения также влияют на результат. Износ в этих местах может сохранить тяжёлую работу педали, шум или неполное выключение после установки нового комплекта. Поэтому дефектовка должна охватывать доступные сопряжённые детали, а не заканчиваться осмотром одного диска.
Когда имеет смысл менять комплект, а когда отдельную деталь
Универсального ответа для всех ремонтов нет. Если несколько деталей изношены или повреждены, замена только одной может привести к повторному снятию коробки. Если же подтверждён локальный дефект при хорошем состоянии остальных компонентов, перечень ремонта будет другим. Решение должно опираться на осмотр и требования изготовителя.
При сравнении вариантов учитывают не только цену деталей, но и трудоёмкость повторной разборки. Это не означает, что каждый узел нужно менять без проверки. Полезнее получить от мастерской понятное описание состояния: что изношено, что повреждено, какие детали пригодны для дальнейшей работы и почему.
До начала ремонта можно согласовать основной комплект и порядок действий при обнаружении дополнительных дефектов. Например, после снятия коробки мастер передаёт фотографии рабочих поверхностей и уточнённый перечень. Такой порядок уменьшает риск неожиданной закупки и позволяет принять решение до сборки автомобиля.
Сохраняйте сведения о поставленных компонентах и причине замены. Запись «заменён диск сцепления» не объясняет, устранялась ли течь и проверялся ли маховик. Подробный заказ-наряд помогает при последующей диагностике и позволяет оценивать повторяемость неисправностей на конкретной машине.
Какие ошибки при установке приводят к повторному ремонту
Новый комплект осматривают ещё до монтажа. Проверяют комплектность, отсутствие повреждений и соответствие подобранному исполнению. Упаковка без заметных следов удара не гарантирует, что детали не пострадали при перевозке. Обнаруженное несоответствие проще устранить до начала сборки, чем после установки коробки.
При работе важны правильная ориентация и центровка деталей, чистота фрикционных поверхностей и предусмотренный порядок крепления. Силовое соединение плохо совмещённых агрегатов может повредить элементы сцепления. Монтаж выполняют подходящим инструментом; случайные приспособления не должны создавать нагрузку на детали, не рассчитанные на неё.
Смазку применяют только в предусмотренных местах и необходимом количестве. Избыток материала может попасть на поверхности трения. Нельзя считать, что большое количество смазки обязательно улучшает работу механизма: здесь важны точность нанесения и совместимость состава с обслуживаемым узлом.
После сборки привод проверяют и настраивают по процедуре для конкретного автомобиля. Если предусмотрены специальные операции или адаптация, их выполняют полностью. Привычные настройки от другой коробки или другого типа механизма могут не подойти, даже если ощущения на педали кажутся похожими.
Как эксплуатация влияет на ресурс сцепления
Длительное удержание автомобиля на уклоне за счёт пробуксовки нагревает сцепление. Частые тяжёлые трогания, маневрирование с большой нагрузкой и попытки выбраться из сложного участка также меняют условия его работы. Эти обстоятельства учитывают при разборе неисправности, не сводя любой ранний износ к качеству деталей.
Выбор передачи при трогании должен соответствовать загрузке и условиям движения. Если водитель вынужден долго работать сцеплением, чтобы машина начала движение, стоит проверить и приём управления, и исправность автомобиля. Конкретные рекомендации по эксплуатации зависят от трансмиссии, поэтому их сверяют с руководством грузовика.
Нельзя обещать одинаковый ресурс диска для тягача на магистрали и самосвала, постоянно маневрирующего на площадке. На срок работы влияют нагрузка, маршруты, состояние привода и обслуживание. Для парка полезнее сравнивать машины с похожими условиями и фиксировать причины ремонтов, чем ориентироваться на чужой пробег до замены.
Если на одной машине сцепление приходится ремонтировать заметно чаще, проверяют повторяющиеся обстоятельства. Это могут быть тяжёлый маршрут, неустранённая течь, нарушение регулировки или несоответствие компонентов. Систематический разбор таких случаев помогает устранить причину, а не просто чаще покупать новый комплект.
Что проверить при выдаче машины из сервиса
После ремонта оценивают включение передач, работу привода, отсутствие посторонних шумов и характер трогания в безопасных условиях. Проверка должна соответствовать первоначальной жалобе. Если до ремонта проблема возникала только после прогрева, короткого перемещения холодной машины по площадке может быть недостаточно для оценки результата.
Водителю передают рекомендации, относящиеся к установленному комплекту и выполненным работам. Не нужно самостоятельно назначать универсальный режим «обкатки» по чужим советам: требования зависят от деталей и изготовителя. При появлении новых рывков, запаха или изменении работы педали лучше сразу сообщить об этом мастерской.
Хорошо оформленный ремонт включает подтверждённый подбор, результаты дефектовки и проверку после сборки. Тогда замена сцепления SHACMAN решает обнаруженную проблему, а у владельца остаётся понятная история обслуживания. Она пригодится и для следующей закупки, и для оценки состояния трансмиссии перед дальней поездкой.
