Ремень генератора SHACMAN: признаки износа, подбор и проверка натяжителя
Эксперт НБР по грузовой технике SHACMAN
Свист в передней части двигателя не всегда означает, что достаточно заменить ремень генератора Шакман. Причиной могут быть потеря натяжения, перекос шкивов, загрязнение или неисправность одного из приводимых агрегатов. Новый ремень в таком приводе иногда повреждается так же быстро, как старый.
Результат ремонта зависит от двух задач: правильно подобрать ремень и проверить весь привод. Для X3000 и X6000 комплектующие уточняют по двигателю и его навесному оборудованию, а не только по серии грузовика.
Какие признаки требуют осмотра
Поводами для проверки служат свист, биение, повреждение кромок, выпадение участков ручьёв и следы масла. Отсутствие трещин ещё не подтверждает исправность: современный EPDM-ремень может терять материал рабочих рёбер без заметного растрескивания.
Изношенный ремень не обязательно покрыт заметными трещинами. Проверяют также профиль ручьёв, состояние кромок и следы проскальзывания: ремень может выглядеть целым, но уже плохо работать со шкивами.
| Наблюдение | Что проверяет механик |
|---|---|
| Свист при изменении нагрузки | Натяжение, загрязнение, состояние шкивов |
| Износ одной кромки | Соосность привода и правильность установки |
| Повторный быстрый износ | Натяжитель, ролики, агрегаты и выбранный размер |
| Следы масла или жидкости | Источник утечки и состояние материала ремня |
Прокрутите таблицу вбок, чтобы увидеть все столбцы.
Как подобрать ремень генератора по маркировке
Сохраните полное обозначение старого ремня и уточните его применяемость. Важны профиль, число ручьёв и длина по той системе измерения, которую использует производитель. Близкое число в маркировке не означает допустимую замену.
Если обозначение стёрто, передайте VIN, модель двигателя и фотографию схемы привода. У одной модели двигателя могут различаться навесные агрегаты и расположение ремней. Измерение снятого растянутого ремня служит только дополнительной проверкой.
Почему нужно проверять ролики и натяжитель
Натяжитель удерживает рабочее натяжение в изменяющихся режимах. Износ его механизма, подшипников роликов или перекос крепления способен вызвать вибрацию и проскальзывание. Установка более короткого ремня вместо ремонта натяжителя не устраняет источник дефекта.
Повторный свист или ускоренный износ нового ремня часто требуют проверки натяжителя и роликов. В заявку на ремонт лучше сразу включить диагностику всего привода, чтобы после замены расходника не возвращаться с той же неисправностью.

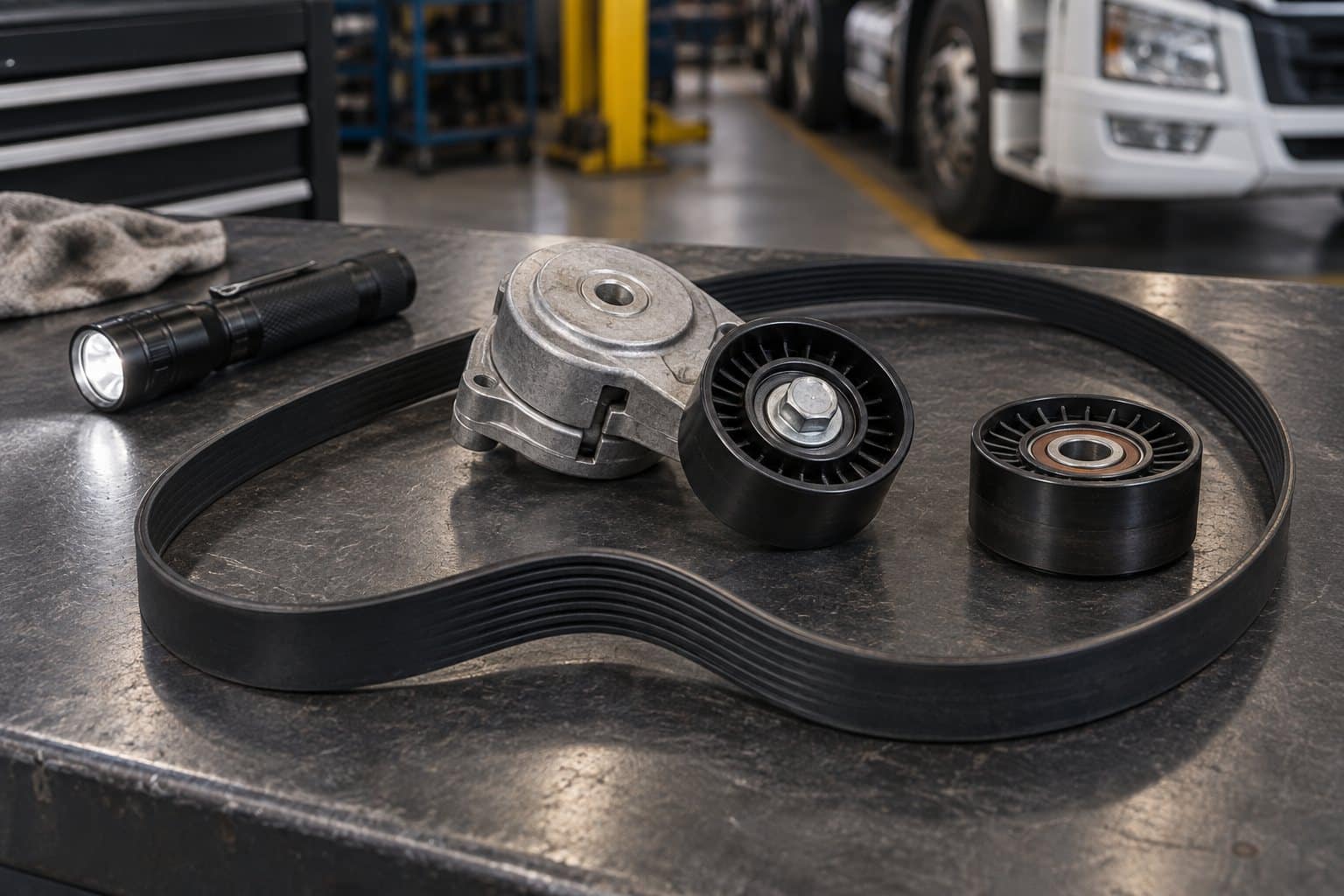

Автоматический натяжитель ремня подбирают для установленного двигателя и схемы привода. Важно проверить не только форму корпуса, но и крепления, положение ролика и предусмотренное изготовителем исполнение.
Что нельзя делать при диагностике
Осмотр с прикосновением к ремню, роликам и натяжителю выполняют только на остановленном двигателе с исключённым случайным запуском. Не пытайтесь устранить свист нанесением масла на ремень.
Если ремень повреждён или появилась сигнализация зарядки, сначала оцените возможность безопасной остановки и последующей диагностики. Состав агрегатов, приводимых этим ремнём, зависит от двигателя: нельзя считать последствия обрыва одинаковыми для всех машин.
Как подготовить запчасти к ремонту
Запишите маркировку, сфотографируйте износ и укажите обстоятельства появления шума. Если ремень уже меняли, сообщите дату, пробег и номер установленной детали. Это помогает обнаружить повторную ошибку подбора или неустранённый дефект привода.
Подбирая детали привода навесного оборудования SHACMAN, согласуйте необходимость роликов и натяжителя после осмотра. Завершает замену ремня в грузовом сервисе проверка правильности установки, работы привода и отсутствия исходной причины повреждения.
Как устроен привод и почему важно знать его схему
Название «ремень генератора» не всегда полностью описывает работу детали. В зависимости от исполнения двигателя ремень может участвовать в приводе нескольких агрегатов, а отдельное оборудование может иметь собственный привод. Поэтому перед заказом нужно определить, какой именно ремень требует замены и через какие шкивы он проходит.
Серия X3000 или X6000 помогает определить автомобиль, но не даёт готового ответа о длине и профиле ремня. Значение имеют двигатель, установленное навесное оборудование и схема его размещения. После переоборудования или ремонта фактическая комплектация может отличаться от исходной, и это нужно учесть при подборе.
Полезно сфотографировать общий вид привода до разборки. На снимке должны быть видны расположение роликов и путь ремня. Это не заменяет заводскую схему, но помогает объяснить продавцу или механику, с каким исполнением предстоит работать. Особенно важно сохранить такую информацию, если старый ремень уже порван и часть маркировки утрачена.
При осмотре оценивают доступ к приводу, состояние защитных деталей и наличие следов прежнего ремонта. Отсутствующий кожух, неподходящий крепёж или изменённое положение агрегата могут оказаться причиной повреждений. Установка нового ремня без восстановления правильной конструкции в таком случае лишь ненадолго убирает внешний симптом.
О чём говорят свист, шорох и повреждённая кромка
Свист при пуске, появление звука после прогрева и шум только при включении потребителей — разные наблюдения. Они не позволяют сразу назвать неисправную деталь, но задают направление проверки. Чем точнее водитель описывает условия возникновения звука, тем меньше вероятность, что в мастерской ограничатся заменой ремня без поиска причины.
Повторяющийся свист может быть связан с проскальзыванием, загрязнением рабочих поверхностей или недостаточным натяжением. Шорох и гул требуют внимания к роликам и подшипникам агрегатов. Звук от соседнего узла легко принять за шум ремня, поэтому диагноз по записи на телефон без осмотра привода остаётся предположением.
Износ одной кромки, отдельные нити и смещение ремня относительно шкива заставляют проверить соосность. Причиной могут быть перекос агрегата, повреждение кронштейна или неисправность ролика. Подрезать выступающие нити и продолжать эксплуатацию как обычно не стоит: внешний дефект может указывать на продолжающееся разрушение ремня.
Если после дождя звук меняется, это также фиксируют для диагностики, но не используют воду как средство ремонта. Смазки и аэрозоли способны временно изменить шум, не устранив износ или неправильное натяжение. Кроме того, они могут загрязнить поверхности и сделать последующий осмотр менее понятным.
Какие параметры проверить при подборе ремня генератора
Сначала читают сохранившуюся маркировку и сопоставляют её с данными двигателя. Затем проверяют профиль, число ручьёв, длину и предусмотренное применение. Нельзя выбирать ремень только по похожей надписи на коробке: ошибка в одном символе или другой способ обозначения длины могут привести к покупке неподходящей детали.
Измерение старого ремня пригодится как дополнительная информация, однако изношенная или повреждённая деталь не является точным эталоном. Если она долго работала с неправильным натяжением, механическое копирование её размеров особенно ненадёжно. Приоритет имеют каталог и подтверждённая схема привода установленного двигателя.
Ремень неподходящей длины нельзя считать допустимым только потому, что его удалось надеть. Натяжитель может оказаться за пределами рабочего положения, а запас перемещения — недостаточным. Возможна и обратная ситуация: ремень стоит на месте, но натяжение не обеспечивает нормальную передачу усилия при изменении нагрузки.
При заказе деталей ременного привода двигателя сообщите, меняли ли генератор, ролики или натяжитель, а также когда появился дефект. Эти сведения помогают проверить не только расходник, но и соответствие уже установленных компонентов. Если маркировки нет, понадобятся фотографии привода и данные двигателя.
Зачем проверять натяжитель вместе с ремнём
Натяжитель поддерживает рабочее натяжение и компенсирует изменения в приводе в пределах своей конструкции. Его исправность нельзя подтвердить только тем, что рычаг перемещается. Важны состояние шарнира, пружинного механизма, ролика и крепления. Проверку выполняют по процедуре для установленного узла, на остановленном двигателе.
Заедание, заметный люфт, следы перекоса и повреждение ограничителей требуют внимания. Если натяжитель работает неправильно, новый ремень может быстро получить тот же дефект, что и старый. Поэтому повторная замена расходника без проверки узла нередко увеличивает простой и расход запчастей.
Ролики осматривают на повреждения рабочей поверхности и проверяют их состояние после безопасного освобождения привода. При этом свободное вращение само по себе ещё не подтверждает исправность под нагрузкой. Шум, шероховатость хода и люфт оценивают вместе с другими признаками и требованиями изготовителя.
Не каждый шумный привод требует замены всех деталей комплектом. Решение принимают по результатам осмотра и регламенту. Однако экономия на явно неисправном ролике или повреждённом натяжителе делает замену ремня неполным ремонтом. Перечень работ лучше согласовать после проверки, когда понятны состояние узлов и причина износа.
Как проходит замена и чего не следует делать
Перед работой двигатель останавливают и исключают его случайный пуск. До освобождения ремня уточняют порядок снятия натяжения и схему прокладки. Пытаться стянуть ремень с работающего или вращаемого привода нельзя. Даже короткая проверка возле движущихся деталей требует безопасного положения и подходящего оборудования.
Новый ремень не натягивают на шкив отвёрткой и не «закатывают» силой через край. Такой способ способен повредить корд или рабочий профиль ещё до начала эксплуатации. Если деталь не устанавливается предусмотренным способом, нужно повторно проверить размер, схему привода и положение натяжителя.
Рабочие поверхности шкивов очищают разрешённым способом и осматривают. Загрязнение маслом требует поиска источника течи. Простое протирание ремня не восстанавливает его исходное состояние после повреждения материалом, с которым он несовместим; пригодность такой детали оценивают по рекомендациям изготовителя.
После установки проверяют посадку ремня во всех ручьях и правильность его пути. Один пропущенный ручей на плохо видимом шкиве может привести к сходу или повреждению. Также проверяют, что инструмент убран, защитные детали возвращены на место и рядом с приводом не осталось посторонних предметов.
Почему новый ремень быстро изнашивается
Если дефект повторился вскоре после ремонта, полезно сравнить старый и новый ремни. Одинаковая повреждённая кромка, схожие следы нагрева или повторное смещение помогают искать постоянную причину в приводе. Считать каждый такой случай браком новой детали без проверки остальных компонентов было бы поспешно.
Крепления навесных агрегатов оценивают после работ, при которых их снимали или перемещали. Даже подходящий генератор должен стоять в правильном положении относительно других шкивов. Установка неподходящей проставки, повреждённый кронштейн или неверно собранное крепление способны нарушить геометрию привода.
Другой возможный источник проблем — подклинивание приводимого агрегата. Оно увеличивает нагрузку на ремень и может сопровождаться нагревом или шумом. В этом случае более сильное натяжение не является решением: сначала выясняют состояние самого агрегата, его подшипников и предусмотренного конструкцией шкива.
При повторном обращении сохраните документы о замене и фотографии дефекта. Укажите пробег после ремонта и момент появления звука. Так мастер сможет сопоставить симптомы с выполненными работами, а не начинать диагностику с предположения, что вся история сводится к обычному износу старого ремня.
Как подготовить машину к рейсу после ремонта привода
После замены проверяют работу привода в предусмотренных режимах и отсутствие посторонних звуков. Контроль зарядки выполняют с учётом требований автомобиля: отсутствие лампы неисправности не заменяет полноценную диагностику, если до ремонта батареи разряжались или напряжение было нестабильным.
Важно убедиться, что устранена именно первоначальная жалоба. Если ремень заменили из-за свиста при определённой нагрузке, проверяют соответствующий режим в безопасных условиях. Если причиной обращения было повреждение кромки, осматривают положение ремня и шкивов, а не ограничиваются коротким пуском двигателя.
Запасной ремень в машине полезен только при правильно подтверждённом подборе. Хранить его лучше в упаковке, без сильных перегибов, рядом с данными применяемости. Но наличие запасной детали не делает безопасной поездку с неисправным роликом или натяжителем: причина обрыва может сразу повредить и замену.
Для планового осмотра удобно объединить проверку ремня генератора SHACMAN, роликов, креплений и наружных течей двигателя. Водитель сообщает о новых звуках и изменениях зарядки, а механик оценивает состояние привода. Такой порядок помогает обнаружить проблему до обрыва, не превращая каждое ТО в необоснованную замену всех деталей.
Какие данные помогут заказать ремонт без лишнего простоя
В заявке укажите модель автомобиля, исполнение двигателя, известную маркировку ремня и характер неисправности. Добавьте общий снимок привода и отдельные фотографии повреждений. Не нужно разбирать исправные соседние узлы ради снимка: достаточно безопасно доступной информации, а остальное уточнят при осмотре.
Если машина уже стоит с оборванным ремнём, передайте сохранившиеся части в мастерскую. По ним можно проверить профиль и характер разрушения. Одновременно уточните, какие агрегаты перестали работать. Это поможет спланировать диагностику и понять, какие сопутствующие последствия необходимо проверить до возвращения грузовика в эксплуатацию.
Согласуйте, какие детали можно подготовить заранее, а какие следует заказывать после дефектовки. Для ремня с подтверждённой маркировкой подбор обычно понятнее, чем для натяжителя с неясным состоянием. Такой подход позволяет иметь нужный расходник к началу работ и не покупать исправные узлы только на всякий случай.
